一、型号意义
1
控制类型

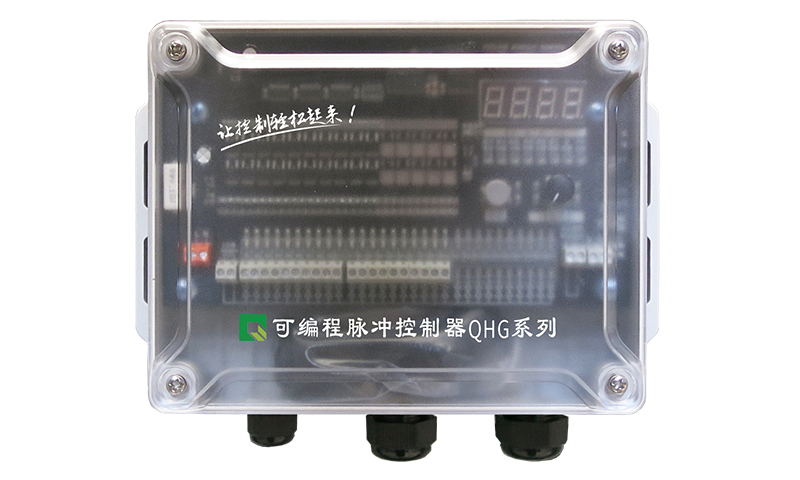

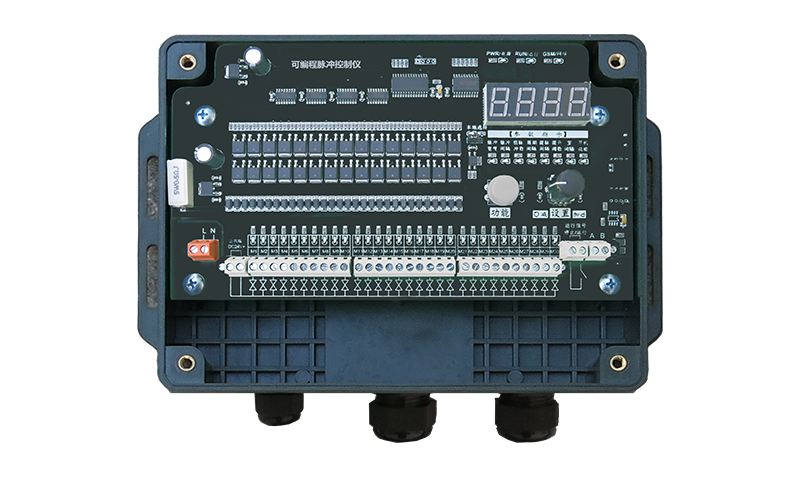

QHG-30:QHG系列可编程脉冲控制器
2
输出路数
12：12路，20：20路，30：30路
3
输出电压
D：输出电压 DC 24V
二、技术参数
参数
参数意义
默认
设置范围
单位
1
脉冲宽度
0.5
0.01-99.99
1s
2
脉冲间隔
1
1-9999
1s
3
提脉间隔
1
1-9999
1s
4
室 间 隔
1
1-9999
1s
5
周期间隔
1
1-9999
1s
6
提升阀数
0
0-m（m：根据型号设定）
1路
7
脉冲阀数
n(n根据型号设定）
1-n(n根据型号设定）
1路
8
开机功能
5
1:开机即运行；
2:开机延时喷吹，延时时间为1分钟；
3:压差模式1：条件满足按照模式1运行，条件不满足喷吹到本周期完毕。
4：压差模式2：条件满足按照模式1运行，条件不满足本周期喷吹完毕后，需继续喷吹两个清灰周期；
5：恢复出厂值。
三、端子接线图
四、在线控制仪接线标识说明
1、【电源】为交流220V输入端子（L,N）；
2、【公共端】为阀用公共端；
3、【运行信号】为该型号脉冲控制仪自动运行控制端口，接口类型为干接点。当需要外部控制自动清灰运行时，需将主板上的黑色跳线帽儿断开，短接运行信号两个端子；
■ 注意 ：电路板上的短接帽为不需要远程控制时的快捷设置方法，在不需要远程时，不需要取下短接帽，也不需要端子短接运行信号。
4、【1～N】为脉冲阀信号输出端子（N标示控制仪输出路数）；
5、【A+ B-】为485通讯接口。(该功能需定制)
五、注意事项
1.由于线路板及接线端子上工作电压高达220V，操作时手一定要保持干燥且不要接触接线端子和线路，否则，可能导致触电事故；
2.由于“功能”按钮为微型按钮，操作时应垂直轻按，切忌用力过猛或斜按，否则，很容易损坏按钮。
3.控制仪周围不应有腐蚀性气体，尽量避开强烈震动、强磁、高温高热场所;
4.为了保证正常的生产及设备安全，控制路数、脉冲阀数应由专业技术人员进行调整；
5.控制仪开机信号可以用于设备的远程控制、压差控制、与其它设备联动等功能，有特殊应用时，为确保不因接错线发生设备损坏，请咨询我公司技术人员，指导接线。
