脉冲控制仪工作原理
脉冲控制仪运行波形图
脉冲控制仪功能
●可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔，控制电磁脉冲阀的开启和关闭，对除尘器实行定时清灰。同时设置有压差控制仪输入接点，接上压差控制仪后可以定压清灰；
●脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态，使控制仪输出状态直观清晰；
●数码管显示区显示参数运行时间和参数设定值；
●脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性；

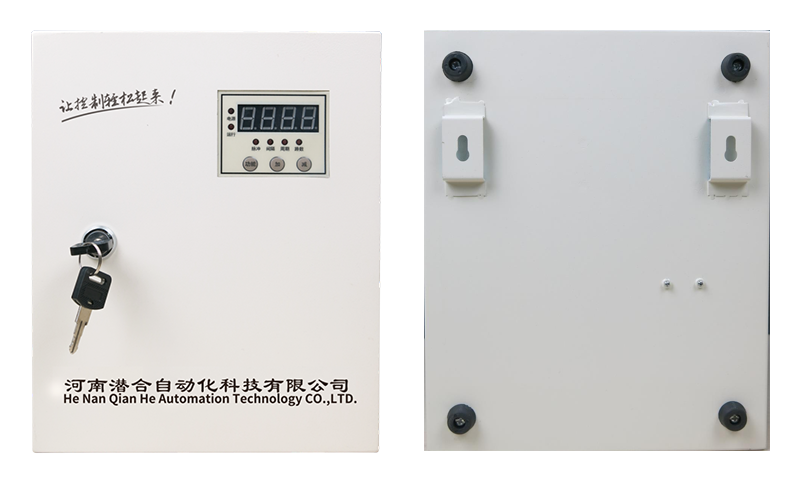

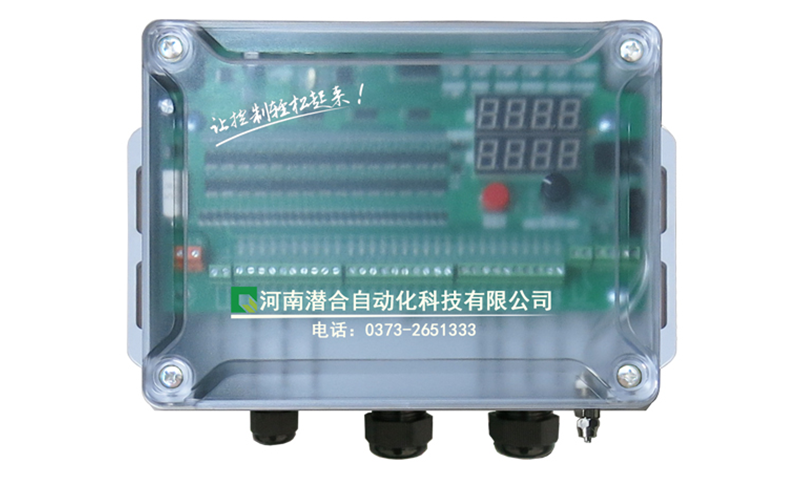

●脉冲控制仪采用全密封塑料外壳，外形美观，防尘性能好；
●接线位置、脉冲控制仪安装孔位置设计合理，便于现场接线安装使用。
特点及应用
●脉冲控制仪采用工业级芯片作为控制核心。
●在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置。
●控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态。
●各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
●该脉冲控制仪产品其操作更直观更简单，性能更稳定。
●广泛应用于窑炉、水泥立窑、矿山等行业的除尘清灰系统中。
控制仪参数
根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。主要参数如下：
脉冲：控制仪每次输出一路驱动电压，驱动电压持续的时间；
间隔：输出两路相邻驱动电压的间隔时间；
周期：两个相邻脉冲周期的间隔时间；
路数：脉冲阀个数。
型号意义
1
控制类型
除尘控制器
2
控制方式
ZC：在线式控制
3
输出路数
12：12路，20：20路，30：30路
4
输出电压
A：输出电压 AC 220V、D：输出电压 DC 24V
技术指标
额定输入电压
220V AC（±10%）50-60HZ,（或其他规格）
额定输出电压
24V DC（或其他规格）
额定输出电流
0.8A
耗电
≤20W
脉冲
0.01-99.99*秒
间隔
1-9999*秒
周期
1-9999*秒
路数
1-m*路 (m:根据型号设定)
使用环境
-25℃~+55℃
空气的相对湿度不超过85%
无严重的腐蚀气体和导电尘埃
无剧烈震动或冲击
规格尺寸
型号规格
输出路数
控制电磁脉冲阀数
外型尺寸(mm)
qhk-zc-12a
12
1-12任选
270*220*78
qhk-zc-12d
12
1-12任选
270*220*78
qhk-zc-20a
20
1-20任选
270*220*78
qhk-zc-20d
20
1-20任选
270*220*78
qhk-zc-30a
30
1-30任选
270*220*78
qhk-zc-30d
30
1-30任选
270*220*78
专业级产品，设计合理，工艺成熟，具有精度高、 寿命长、安全可靠等优点。
